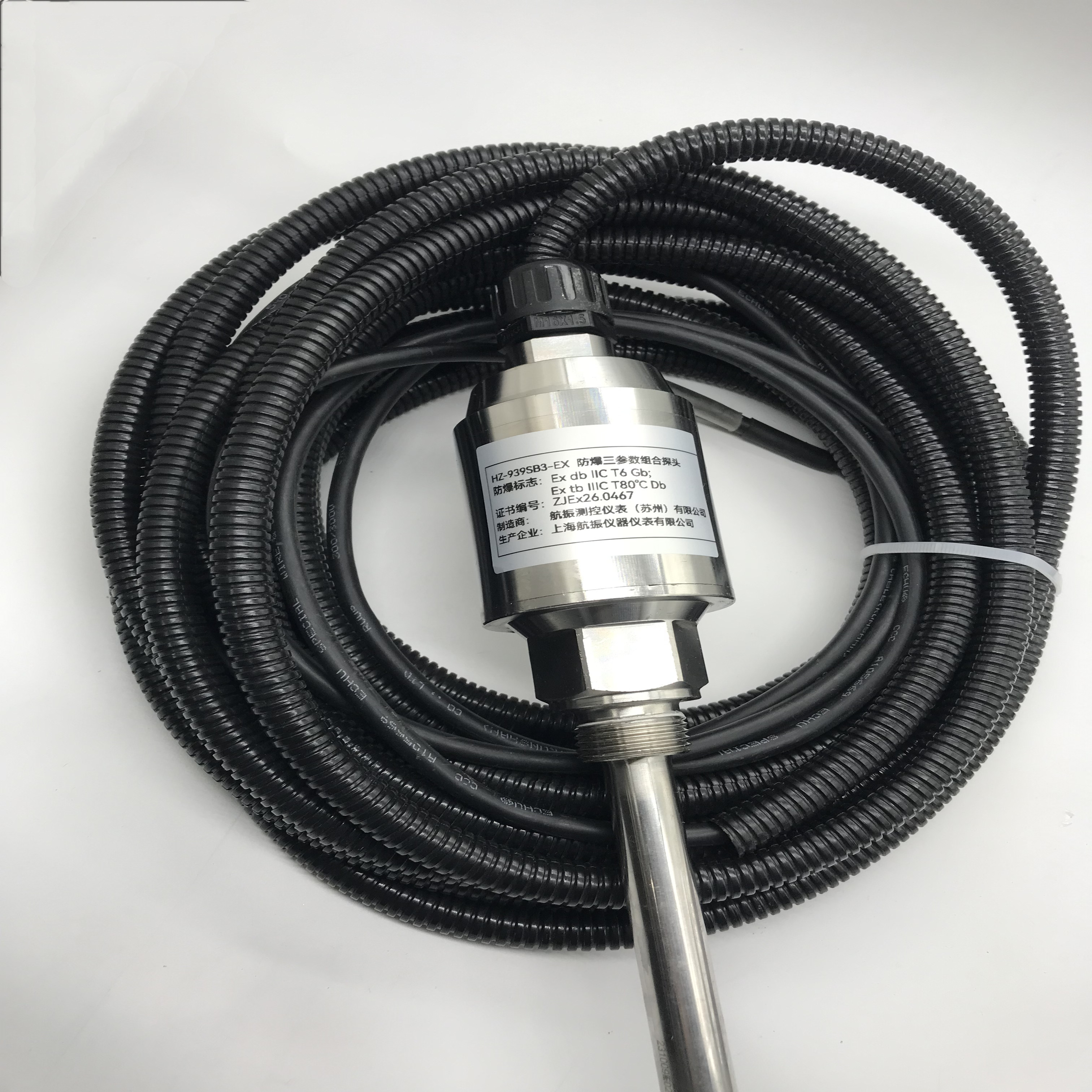

HZ-939SB3-EX防爆三参数组合探头

HZ-939SB3-Ex防爆型三参数组合（油位-温度-振动组合）探头，是本公司用于冷却塔风机安全监控系统中，一种非总线结构的通用型组合探头。它可与多种通用二次仪表，或计算机数据采集测控系统(DCS、PLC等)连接使用。

这种应用于风机减速箱安全运行监测的组合探头，在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送电路，直接输出与这些安全参量对应的4～20mA标准电流信号，可以配接各种通用型二次仪表或计算机数字采集监控系统。

探头温度测量使用铂电阻传感器和半导体集成器件；油位测量采用了电容式传感原理；用于振动测量的传感器，直接获取机械振动的加速度信号，经放大器、带通滤波器、一次积分、真有效值（RMS）变换器，将有效带宽内的振动波形进行真有效值转换；最终油位、温度、振动各产生4～20mA输出。

l温度测量特性：

润滑油温度测量范围：0～100℃ ， 温度测量综合误差：±1℃

l油位测量特性：

润滑油油位测量范围：-10～+40㎜（10㎜处为减速箱正常油位下油限位置）， 油位测量最大误差： <= ±1㎜

环境温度-40～65℃（极限耐温-50～150℃）

l振动测量特性：

振动测量范围：0～20㎜/s，测量输出与振动速度的有效值（RMS）成正比，振动测量频带范围：10～1000HZ，振动测量最大误差：<=±1㎜/s

l信号输出特性：

有源电流型输出：DC/4～20mA，要求无源电阻性负载。最大负载电阻：< 300欧姆

l供电特性：
